ميزات الأداء:
الأجزاء الكبيرة الرئيسية من أداة الماكينة: القاعدة ، طاولة العمل ، العمود ، سرج السرير ، وصندوق المغزل مصنوعون من صب الرمال راتنج عالية الجودة والحديد الزهر عالي القوة. لديهم عملية معالجة حرارية كاملة للقضاء على الإجهاد المتبقي وترتيب لوحات التعزيز الكافية لضمان أن الجهاز بأكمله لديه قوة كافية وصرقة واستقرار عالية ؛ يستخدمون قضبان الدليل الخطي الأصلي من تايوان ، والتي لها صلابة قوية ودقة ديناميكية جيدة ؛ يستخدم ناقل الحركة ثلاثي المحاور مسامير كرة مزدوجة الطحن في تايوان ، والتي تكون مضغوطة في الهيكل ، وسلس في الحركة ودقة عالية ؛ يتم تشحيم مغزل تايوان شديد الصلابة عن طريق الشحوم ، مما قد يضمن أن تكون محامل المغزل ثابتة وموثوقة ؛ تعتمد القاعدة على هيكل صينية صب كبيرة ، والتي لها أداء جيد للماء.
المعلمات الفنية:

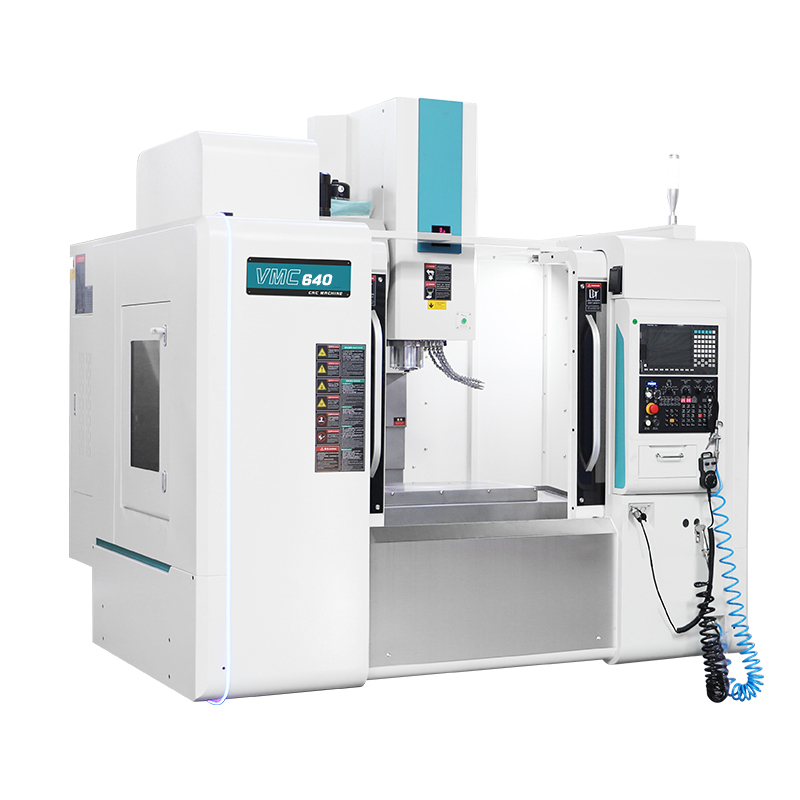

| مشروع | وحدة | VMC640 |
نطاق المعالجة | × السكتة الدماغية المحور | مم | 600 |
| y- المحور السكتة الدماغية | مم | 360 |
| Z-axis السكتة الدماغية | مم | 450 |
| المسافة من نهاية الأنف من المغزل إلى سطح العمل | مم | 100 ~ 550 |
| طاولة العمل | حجم Workbench | مم | 800 × 300 |
| أقصى قدرة تحميل من طاولة العمل | كجم | 300 |
| أخدود على شكل حرف T (حجم × الكمية × التباعد) | مم | 18 × 3 × 100 |
| يٌطعم | سرعة التغذية السريعة لمحور x/y/z | م/دقيقة | 36/36/32 |
| مغزل | طريقة السائق |
| نوع الحزام |
| المغزل تفتق |
| BT40 |
| أقصى سرعة العمل | ص/دقيقة | 8000 |
| الطاقة (تصنيف/أقصى) | KW | 5.5/7.5 |
| عزم الدوران (تصنيف/أقصى) | نانومتر |
|
| دقة | دقة تحديد موقع المحور x/y/z (حلقة شبه موضحة) | مم | 0.008 (الطول الكامل) |
| X/Y/Z دقة تكرار محور المحور (حلقة شبه موضحة) | مم | 0.005 (الطول الكامل) |
| مكتبة الأدوات | يكتب |
| القرص |
| سعة مجلة الأداة |
| 16 |
الحد الأقصى لحجم الأداة
(قطر الأداة الكامل/قطر/طول الأداة المجاورة فارغة) | مم | φ78/φ150/300 |
| الحد الأقصى لوزن الأداة | كجم | 7 |
| آخر | ضغط مصدر الغاز | MPA | 0.65 |
| سعة تزويد الطاقة | كيفا | 25 |
| حجم أداة الماكينة (طول x عرض x) | مم | 2400 × 2200 × 2500 |
