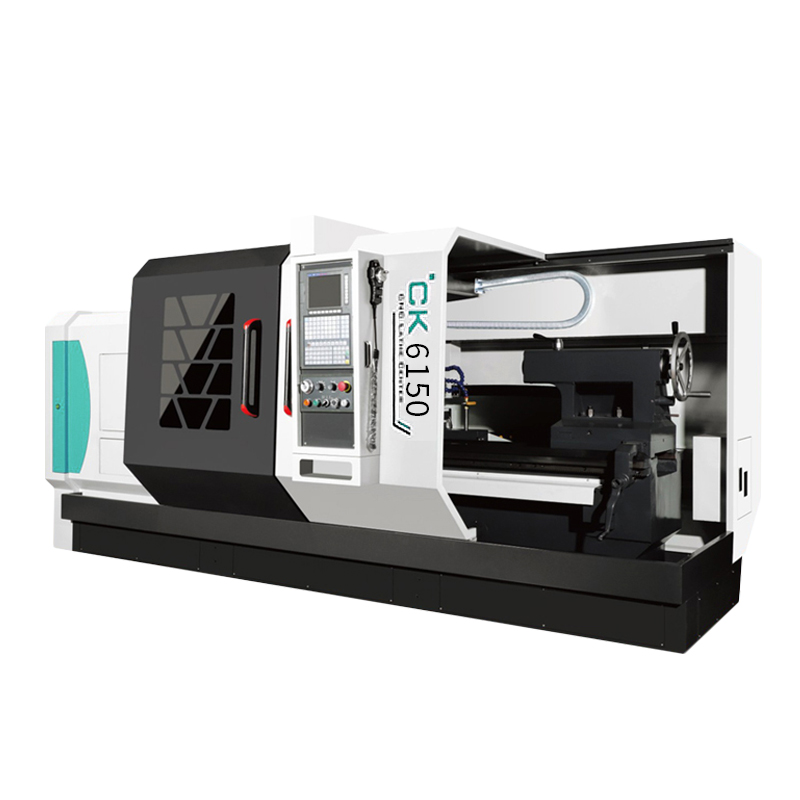

CK6150 مخرطة CNC

يدعم مجموعة متنوعة من عمليات القطع ، مثل الأسطح الأسطوانية الداخلية والخارجية ، والأسطح المخروطية ، والخيوط ، والأسطح النهائية ، والأخاديد ، والحفر ، والتشديد ، إلخ.

نموذج:
CK6150
المنتج العلامة التجارية:
INDEX


SKU:
توافر الحالة:



رسالتك تصدير PDF

على:

تحت:

وصف المنتج

ميزات الأداء:

حامل أداة كهربائية من أربع محطات
تنظيم سرعة محول التردد
التكوين القياسي: يدوي تشاك
حدد التكوين: تشاك الربيع ، تشاك الهيدروليكي ، تشاك الهيدروليكي ، جهاز التغذية التلقائي ، تفريغ السكين

المعلمات الفنية:

مشروع	وحدة	CK6150 × 1000	CK6150 × 1500
أقصى قطر من السرير	مم	φ500	φ500
قطر القطر الأقصى على الشريحة	مم	φ290	φ290
طول الثروة	مم	1000	1500
أقصى قطر الآلات	مم	φ500	φ500
المغزل من خلال قطر الفتحة	مم	φ82	φ82
نوع نهاية المغزل		A2-8	A2-8
تشاك	مم	العادية 250	العادية 250
سلسلة المغزل		يدوي ثلاث سرعات	يدوي ثلاث سرعات
المغزل السرعة الشديدة	دورة في الدقيقة	45-1600	45-1600
قطر كم مقعد الذيل	مم	φ75	φ75
تفتق من ثقب داخلي من كم مقعد الذيل	لا	MT5#	MT5#
ذيل مقعد السكتة الدماغية	مم	150	150
تكوين مقعد الذيل		كرنك اليد العادية	كرنك اليد العادية
عدد أصحاب الأدوات الكهربائية	أجهزة الكمبيوتر	4	4
حجم السكين	مم	25x25 (أربع محطات)	25x25 (أربع محطات)
نوع المسمار التوجيه x	مم	FDC2506	FDC2506
Z الاتجاه	مم	FDC4008	FDC4008
السرعة السريعة X/Z	م/دقيقة	6/8	6/8
x/z عزم الدوران المحرك	نانومتر	5/7.7	5/7.7
الحد الأدنى وحدة الإعداد	مم	0.001	0.001
قوة المحرك الرئيسية	KW	7.5	7.5
طول اللوح الأمامي	مم	670	670
طول مقعد الذيل	مم	400	400
تخطيط السرج		سرير مسطح	سرير مسطح
دليل شكل السكك الحديدية		السكك الحديدية الصلبة (> HRC55)	السكك الحديدية الصلبة (> HRC55)
أداة الأداة الآلية	كجم	3000	3300
أبعاد (طول X عرض x)	مم	2500x1500x1750	3500 × 1500 × 1750

مشروع	وحدة	CK6150 × 2000
أقصى قطر من السرير	مم	φ500
X-Directional Rail Span	مم	210
Z- سكة حديد Z	مم	400
أقصى قطر الدوران على شريط التمرير	مم	φ250
مسافة المركز	مم	2000
طول الثروة	مم	1850
ارتفاع المركز من السرير	مم	276
ارتفاع من الأرض	مم	1110
المغزل من خلال قطر الفتحة	مم	φ82
قطر شريط	مم	φ80
مع جوفاء تشاك سحب قضيب من خلال حفرة	مم	φ65
نوع نهاية المغزل		A2-8
تشاك	مم	العادية 250
اندفاع ثقب المغزل	لا	مقياس 90،1: 20
المغزل السرعة الشديدة	دورة في الدقيقة	1800
قطر كم مقعد الذيل	مم	φ75
تفتق من ثقب داخلي من كم مقعد الذيل	لا	MT5#
ذيل مقعد السكتة الدماغية	مم	150
تكوين مقعد الذيل		كرنك اليد العادية
عدد أصحاب الأدوات الكهربائية	أجهزة الكمبيوتر	4
حجم السكين	مم	25 × 25 (أربع محطات)
المسمار نموذج X-Direction	مم	FDC2506-P3
Z-Direction	مم	FDC4008-P3
X/Z اتجاه سرعة الحركة السريعة	م/دقيقة	6/8
خط سير الرحلة الاتجاهي	مم	280
الحد الأدنى وحدة الإعداد	مم	0.001
قوة المحرك الرئيسية	KW	7.5
القوة الكلية	KW	13
أداة الأداة الآلية	كجم	3650
الأبعاد (الطولالعرضالارتفاع)	MMA	3650 × 1650 × 1750
