ميزات الأداء:

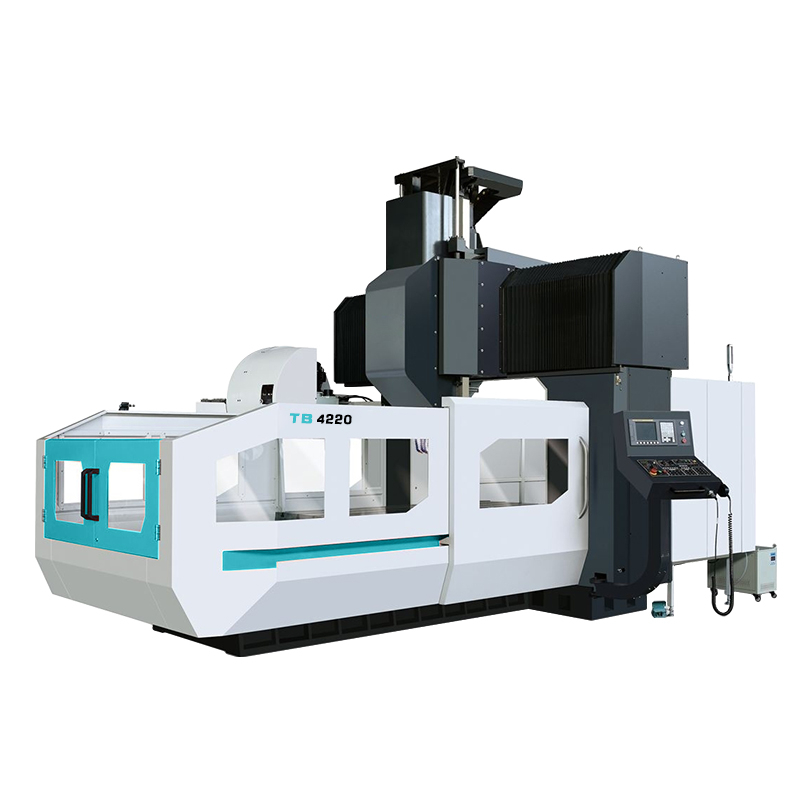

يستخدم مركز Machining Gantry بشكل أساسي لمعالجة أجزاء كبيرة بدقة عالية ، والعديد من العمليات والأشكال المعقدة مثل الألواح والأقراص والقذائف والأدوات. يتبنى مركز GMC Series Gantry Machining هيكلًا ثابتًا من إطار Gantry ذو شعاع مزدوج ، مع تصميم متقاطع ، وأداة آلة مستقرة وموثوقة. يتبنى صندوق المغزل آلية توازن أسطوانة الأمونيا لضمان استقرار صندوق المغزل يتحرك لأعلى ولأسفل على طول السرج المنزلق. القطع الكبيرة مثل السرير ، والطاولة ، والأعمدة ، والعوارض ، وسروج الانزلاق ، وصناديق المغزل مصنوعة جميعها من مواد الحديد الزهر عالي القوة ، ويتم تشكيلها في تكنولوجيا الرمال الراتنج. يزيل العلاجان المتقدمان الإجهاد ، مما يثبط بشكل فعال تشوه واهتزاز أداة الآلة الناتجة عن قوى القطع.
المعلمات الفنية:
| مشروع | وحدة | TB-4220 |
| x-axis السكتة الدماغية | مم | 4200 |
| y- المحور السكتة الدماغية | مم | 2000 |
| Z-axis السكتة الدماغية | مم | 1000 |
| عرض القنوات | مم | 2000 |
| حجم Workbench | مم | 4000*1800 |
| سعة الحمل القصوى من طاولة العمل | T | 9t |
| المغزل تفتق |
| حزام BT50 |
| قوة المغزل | KW | 22 كيلو وات |
| سرعة المغزل | ص/دقيقة | 6000R/دقيقة |
| سرعة الحركة السريعة (x/y/z) | م/دقيقة | 12/21/21M/دقيقة |
| قطع التغذية | مم/دقيقة | 8000mm/دقيقة |
| المسافة من نهاية الأنف من المغزل إلى سطح العمل | مم | 180-1180mm |
