ميزات الأداء:

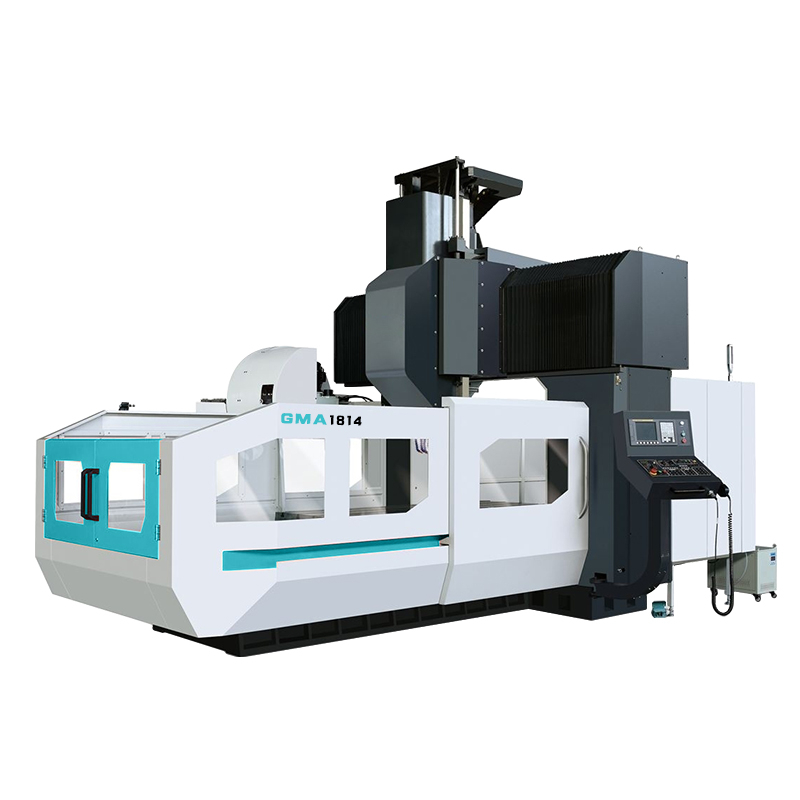

يستخدم مركز Machining Gantry بشكل أساسي لمعالجة أجزاء كبيرة بدقة عالية ، والعديد من العمليات والأشكال المعقدة مثل الألواح والأقراص والقذائف والأدوات. يتبنى مركز GMC Series Gantry Machining هيكلًا ثابتًا من إطار Gantry ذو شعاع مزدوج ، مع تصميم متقاطع ، وأداة آلة مستقرة وموثوقة. يتبنى صندوق المغزل آلية توازن أسطوانة الأمونيا لضمان استقرار صندوق المغزل يتحرك لأعلى ولأسفل على طول السرج المنزلق. القطع الكبيرة مثل السرير ، والطاولة ، والأعمدة ، والعوارض ، وسروج الانزلاق ، وصناديق المغزل مصنوعة جميعها من مواد الحديد الزهر عالي القوة ، ويتم تشكيلها في تكنولوجيا الرمال الراتنج. يزيل العلاجان المتقدمان الإجهاد ، مما يثبط بشكل فعال تشوه واهتزاز أداة الآلة الناتجة عن قوى القطع.
المعلمات الفنية:
| محتوى | اسم | وحدة | GMA-1814 |
| طاولة العمل | حجم Workbench | مم | 1800x1200 |
| سعة الحمل القصوى من طاولة العمل | T | 3T |
| نطاق المعالجة | الحد الأقصى للسكتة الدماغية المحورية | مم | 1800 |
| الحد الأقصى لسكتة y المحور | مم | 1400 |
| Z-Axis الحد الأقصى للسكتة الدماغية | مم | 700 |
| عرض القنوات | مم | 1400 |
| مغزل | نطاق السرعة | ص/دقيقة | 8000 |
| أقصى قدر من محرك المغزل | KW | 11 |
| الحد الأدنى/الحد الأقصى للمسافة من المغزل إلى طاولة العمل | مم | 150-850 |
| المغزل تفتق |
| BT40/150 |
| التقديم | عزم الدوران ثلاثي المحاور | نانومتر | 28/18/18 |
| يٌطعم | سرعة الحركة | م/دقيقة | X- المحور 20 |
| م/دقيقة | Y- المحور 20 |
| أقصى سرعة قطع | م/دقيقة | z- المحور 20 |
| عدد الأدوات | مم/دقيقة | 10000 |
| مكتبة الأدوات | أقصى قطر الأداة | / | / |
| الحد الأقصى لطول الأداة | / | / |
| الحد الأقصى لوزن الأداة | / | / |
| حان الوقت لتغيير الأدوات | / | / |
| X- المحور | / | / |
| دقة تحديد المواقع | المحور ص | مم | 0.022 |
| محور z | مم | 0..018 |
| X- المحور | مم | 0.015 |
| كرر الدقة | المحور ص | مم | 0.012 |
| محور z | مم | 0.010 |
| محور x/y | مم | 0.010 |
| العمودية | أداة الأداة الآلية | مم | ± 0.015/300 |
| مقاس | T |
|
| طول | مم | 4600 |
| عرض |
| 2650 |
| عالي |
| 2800 |
| متطلبات ضغط الهواء | KGF/CM2 |
|
