ميزات الأداء:

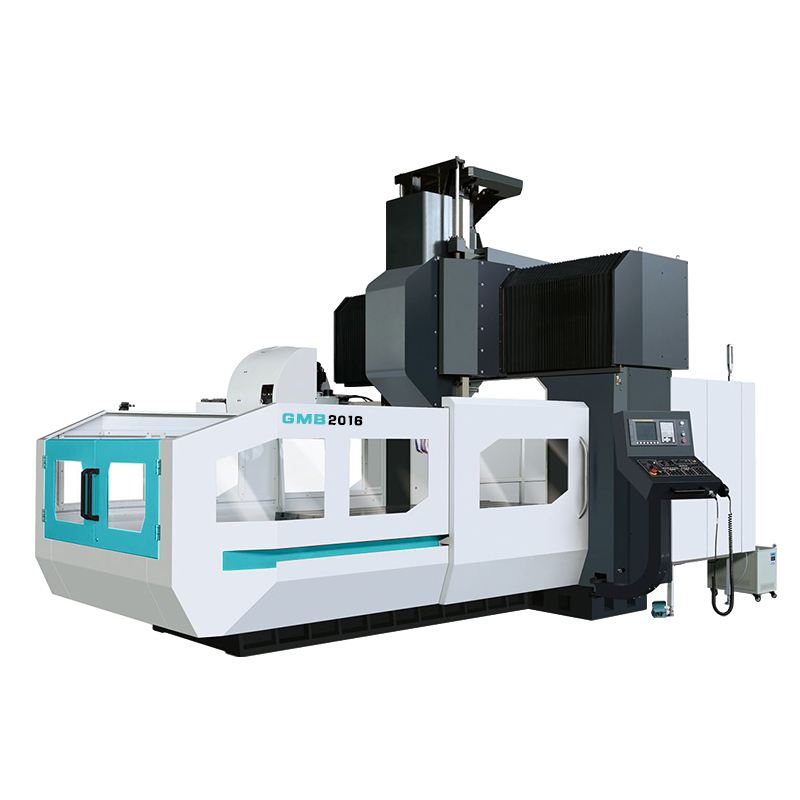

يستخدم مركز Machining Gantry بشكل أساسي لمعالجة أجزاء كبيرة بدقة عالية ، والعديد من العمليات والأشكال المعقدة مثل الألواح والأقراص والقذائف والأدوات. يتبنى مركز GMC Series Gantry Machining هيكلًا ثابتًا من إطار Gantry ذو شعاع مزدوج ، مع تصميم متقاطع ، وأداة آلة مستقرة وموثوقة. يتبنى صندوق المغزل آلية توازن أسطوانة الأمونيا لضمان استقرار صندوق المغزل يتحرك لأعلى ولأسفل على طول السرج المنزلق. القطع الكبيرة مثل السرير ، والطاولة ، والأعمدة ، والعوارض ، وسروج الانزلاق ، وصناديق المغزل مصنوعة جميعها من مواد الحديد الزهر عالي القوة ، ويتم تشكيلها في تكنولوجيا الرمال الراتنج. يزيل العلاجان المتقدمان الإجهاد ، مما يثبط بشكل فعال تشوه واهتزاز أداة الآلة الناتجة عن قوى القطع.
المعلمات الفنية:
| محتوى | اسم | وحدة | GMB-2016 |
| طاولة العمل | حجم Workbench | مم | 2200x1300 |
| سعة الحمل القصوى من طاولة العمل | T | 3 |
| نطاق المعالجة | الحد الأقصى للسكتة الدماغية المحورية | مم | 2000 |
| الحد الأقصى لسكتة y المحور | مم | 1600 |
| Z-Axis الحد الأقصى للسكتة الدماغية | مم | 700 |
| مغزل | عرض القنوات/القنوات عالية جدًا | مم | 1650 |
| نطاق السرعة | ص/دقيقة | 8000 |
| أقصى قدر من محرك المغزل | KW | 15 |
| الحد الأدنى/الحد الأقصى للمسافة من المغزل إلى طاولة العمل | مم | 65-765 |
| المغزل تفتق |
| BT40/150 |
| التقديم | عزم الدوران ثلاثي المحاور | نانومتر | 35/18/18 |
| يٌطعم | سرعة الحركة | م/دقيقة | X- المحور 18 |
| م/دقيقة | Y- المحور 18 |
| أقصى سرعة قطع | م/دقيقة | Z- المحور 18 |
| مكتبة الأدوات | عدد الأدوات | مم/دقيقة | 10000 |
| أقصى قطر الأداة | / |
|
| الحد الأقصى لطول الأداة | / |
|
| الحد الأقصى لوزن الأداة | / |
|
| حان الوقت لتغيير الأدوات | / |
|
| دقة تحديد المواقع | X- المحور | / |
|
| المحور ص | مم | ± 0.005/300 |
| محور z | مم | ± 0.005/300 |
| X- المحور | مم | ± 0.005/300 |
| كرر الدقة | المحور ص | مم | 0.005 |
| محور z | مم | 0.005 |
| محور x/y | مم | 0.005 |
| العمودية | أداة الأداة الآلية | مم |
|
| مقاس | T |
|
| طول | مم | 5850 |
| عرض |
| 3570 |
| عالي |
| 3400 |
| متطلبات ضغط الهواء | KGF/CM2 |
|
