ميزات الأداء:

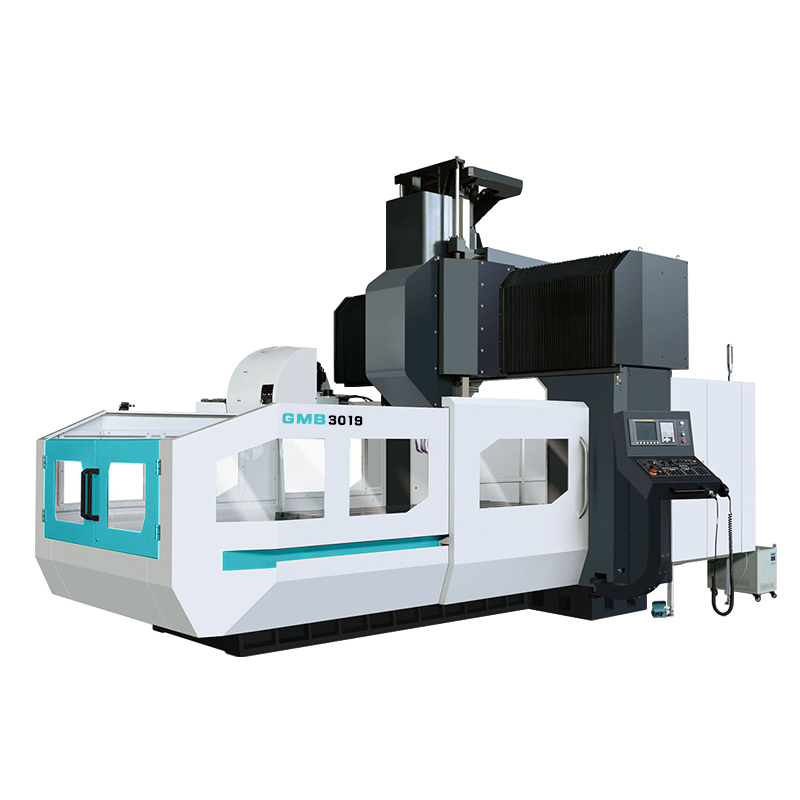

يستخدم مركز Machining Gantry بشكل أساسي لمعالجة أجزاء كبيرة بدقة عالية ، والعديد من العمليات والأشكال المعقدة مثل الألواح والأقراص والقذائف والأدوات. يتبنى مركز GMC Series Gantry Machining هيكلًا ثابتًا من إطار Gantry ذو شعاع مزدوج ، مع تصميم متقاطع ، وأداة آلة مستقرة وموثوقة. يتبنى صندوق المغزل آلية توازن أسطوانة الأمونيا لضمان استقرار صندوق المغزل يتحرك لأعلى ولأسفل على طول السرج المنزلق. القطع الكبيرة مثل السرير ، والطاولة ، والأعمدة ، والعوارض ، وسروج الانزلاق ، وصناديق المغزل مصنوعة جميعها من مواد الحديد الزهر عالي القوة ، ويتم تشكيلها في تكنولوجيا الرمال الراتنج. يزيل العلاجان المتقدمان الإجهاد ، مما يثبط بشكل فعال تشوه واهتزاز أداة الآلة الناتجة عن قوى القطع.
المعلمات الفنية:
| محتوى | اسم | وحدة | GMB-3019 |
| طاولة العمل | حجم Workbench | مم | 3200x1600 |
| سعة الحمل القصوى من طاولة العمل | T | 6.5 |
| نطاق المعالجة | الحد الأقصى للسكتة الدماغية المحورية | مم | 3000 |
| الحد الأقصى لسكتة y المحور | مم | 1900
أداة تغيير السكتة الدماغية 2000 |
| Z-Axis الحد الأقصى للسكتة الدماغية | مم | 800 |
| عرض القنوات/القنوات عالية جدًا | مم | 1900mm/1080 |
| نطاق المعالجة | نطاق السرعة | ص/دقيقة | 6000 |
| أقصى قدر من محرك المغزل | KW | 18.5/22 |
| الحد الأدنى/الحد الأقصى للمسافة من المغزل إلى طاولة العمل | مم | 200-1000 |
| المسافة من المغزل إلى طاولة العمل |
|
|
| المغزل تفتق |
| BT50/190 |
| التقديم | عزم الدوران ثلاثي المحاور | نانومتر | 35/35/35 |
| يٌطعم | تحرك بسرعة | م/دقيقة | X- المحور 15 |
| م/دقيقة | Y- المحور 15 |
| م/دقيقة | Z- المحور 15 |
| أقصى سرعة قطع | مم/دقيقة | 10000 |
| دقة تحديد المواقع | X- المحور | مم | 0.025 |
| المحور ص | مم | 0.018 |
| محور z | مم | 0.015 |
| كرر الدقة | X- المحور | مم | 0.012 |
| المحور ص | مم | 0.010 |
| محور z | مم | 0.010 |
| العمودية | محور x/y | مم | ± 0.015/300 |
| مقاس | طول | مم | 8654 |
| عرض | مم | 4485 |
| عالي | مم | 3663 |
