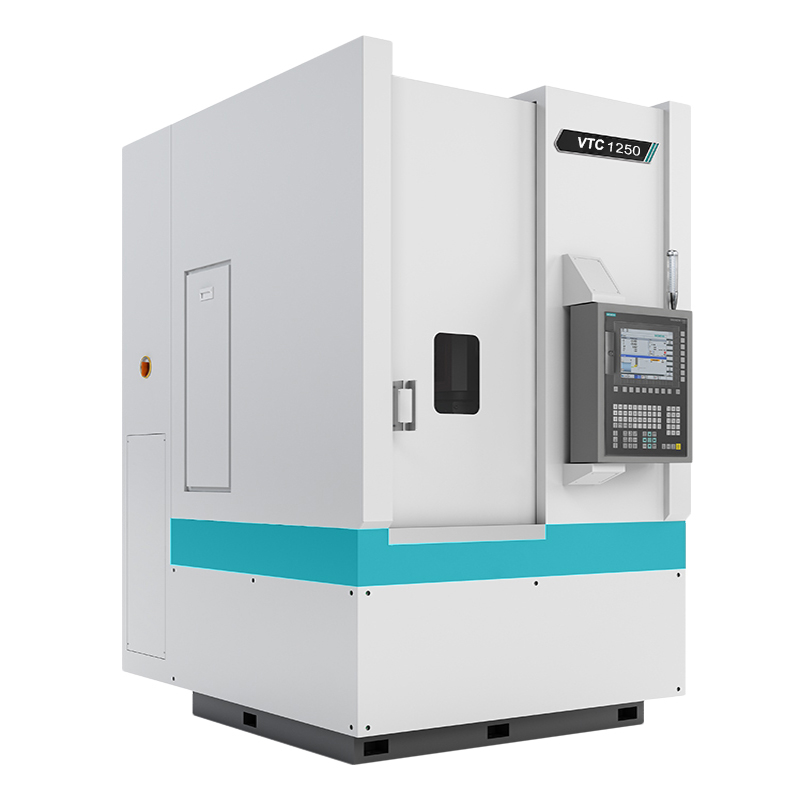

VTC-1250 مخرطة رأسية CNC

تحتوي هذه الأداة الآلية على هيكل سكة حديد عمودي واحد. تعتمد الأعمدة والقواعد والشرائح جميعها عملية صب الرمل الرمادية الرمادية عالية الجودة وهي تتراوح أعمارهم بين. يستخدم Surface Guide Surface Rolling Laurel Guide Guide Rails ، مع قدرة تحمل عالية ودقة جيدة واستقرار.

نموذج:
VTC-1250
المنتج العلامة التجارية:
INDEX


SKU:
توافر الحالة:



رسالتك تصدير PDF

على:

تحت:

وصف المنتج

ميزات الأداء:

1. هذه الأداة الماكينة لها بنية دليل عمودي واحد. تعتمد الأعمدة والقواعد والشرائح جميعها عملية صب الرمل الرمادية الرمادية عالية الجودة وهي تتراوح أعمارهم بين. يستخدم سطح دليل المطابقة دليلًا خطيًا 55-Roller ، والذي يتمتع بسعة حمل كبيرة ودقة جيدة واستقرار. التصميم الهيكلي المعقول وعمليات المعالجة والتجميع المثالية لضمان الاستقرار والاحتفاظ بالدقة للاستخدام طويل الأجل لأداة الآلة.

2. تعتمد مغزل أداة الآلة على ناقل حركة عالي الجودة عالي التغلب ، والذي يمكن استخدامه لقطعة منخفضة السرعة وعالية القطع ، وقطع ثقيل قوي ، وقطع عالي السرعة. 3. تعتمد مغزل الأداة الآلية على محامل أسطوانية ذات صف أسطواني عالي الدقة ، ومحامل كرة التلامس الزاوية ثنائية الاتجاه ، ومحامل الأسطوانة الأسطوانية المزدوجة. يحتوي بنية التكوين هذه على أكبر قدرة على الحمل ، ويمكنها تحمل قوة القطع الكبيرة وقوة التغذية ، ولديها صلابة شعاعية ومحورية عالية ، ولديها دقة دورانية عالية.

4. تحرك محركات Servo X و Z مباشرة زوج برغي الكرة الدقيق من خلال توصيلات مرنة ، والتي يمكن أن تقلل من الخلوص العكسي ولديها دقة عالية في المواقع. تم تجهيز كتلة رفع المحور Z وموازنة الوزن ببنية بسيطة وموثوقة ومعدل فشل منخفض. تستخدم محاور X و Z أزواج برغي الكرة الدقيقة المحلية والمحامل الخاصة لمسامير الكرة لتلبية متطلبات الصلابة العالية والقطع الدقيق العالي. يتبنى دعم المسمار الرصاص بنية مسبقًا ، مما يقلل بشكل كبير من تأثير التشوه الحراري على الدقة أثناء التشغيل على المدى الطويل لأداة الماكينة.

5. تعتمد محاور X و Z جهاز تزييت تلقائي مركزي متقدم ، ويتم تزيينها بشكل متقطع ، مما يجعلها مستقرة وموثوقة في العمل.

6- يتبنى حامل أداة الأدوات الآلي شكل حامل أداة كهربائية أو برج أدوات هيدروليكي أو تصريف سكين ، بدقة دقيقة وكفاءة عالية.

المعلمات الفنية:

مشروع		VTC-1250
نطاق المعالجة	أقصى قطر دوار من الشغل	1200mm
	أقصى قطر الدوران	(قرص) 800 مم (عمود) 750 مم
	مسافة الحركة الرأسية من حامل السكين	1000mm
	مسافة الحركة الأفقية من حامل السكين	650mm
وحدة المغزل	نموذج المغزل	A2-15
	نطاق سرعة المغزل	20-1500 دورة في الدقيقة
	قوة محرك المغزل	30KW 1000 دورة في الدقيقة
يٌطعم	سرعة التغذية السريعة المحورية	8m/دقيقة
	سرعة التغذية السريعة المحور z	8m/دقيقة
	قطع سرعة التغذية	0.1-5000mm/min
	طاقة المحرك المحورية X ، عزم الدوران	3. 5kw /15nm
	طاقة المحرك المحور Z وعزم الدوران	5.9kw/15nm الفرامل
حامل السكين وتشاك	شكل حامل السكين	حامل أداة كهربائية من أربع محطات
	مقطع العرض القاطع	حامل ممل 32 × 32 مم 40/50
	قطر تشاك اليدوي	800mm
دقة أداة الآلة	دقة وضع أداة الآلة	± 0.008mm
دقة أداة الآلة	كرر دقة تحديد موقع الأداة الآلية	± 0.008mm
حجم أداة الآلة والوزن	وزن أداة الآلة (تقريبا)	≈13000kg
حجم أداة الآلة والوزن	حجم أداة الآلة	2200 × 1960 × 3450mm
