ميزات الأداء:

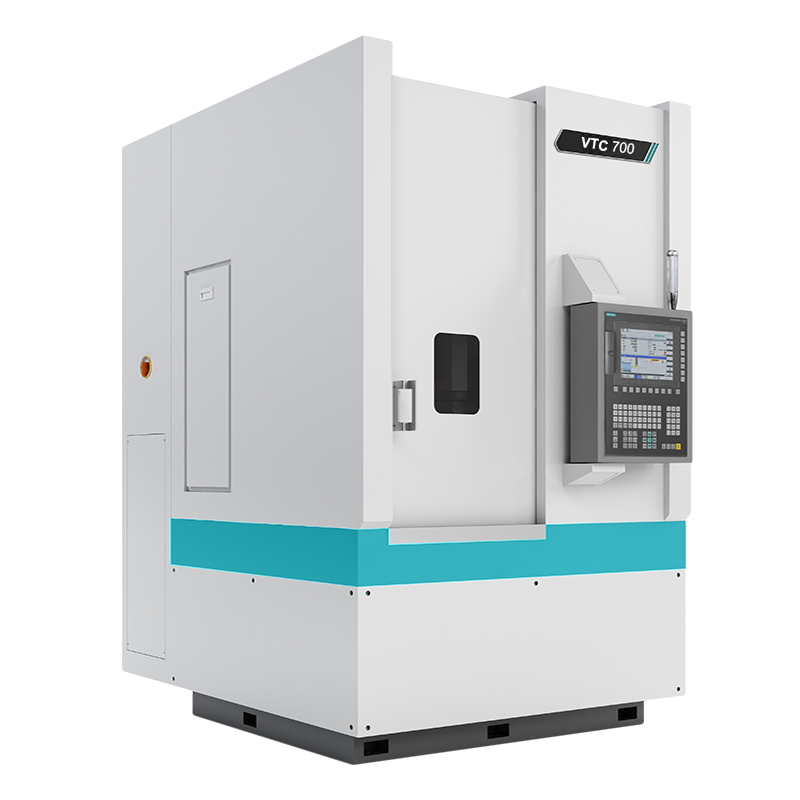

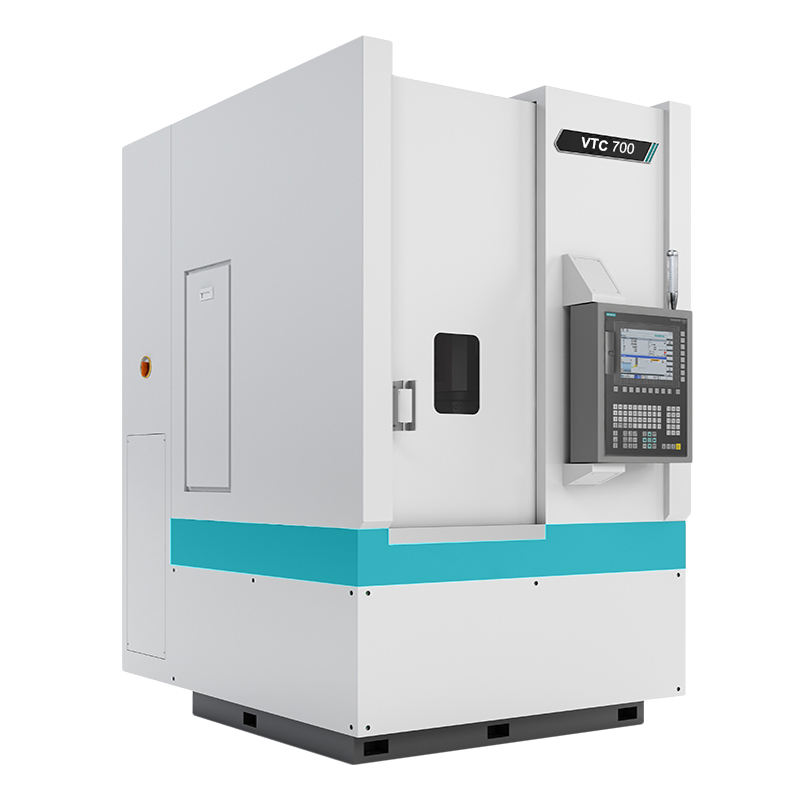

تحتوي هذه الأداة الآلية على هيكل سكة حديد عمودي واحد. تعتمد الأعمدة والقواعد والشرائح جميعها عملية صب الرمل الرمادية الرمادية عالية الجودة وهي تتراوح أعمارهم بين. يستخدم Surface Guide Surface Rolling Laurel Guide Guide Rails ، مع قدرة تحمل عالية ودقة جيدة واستقرار. التصميم الهيكلي المعقول وعمليات المعالجة والتجميع المثالية لضمان الاستقرار والاحتفاظ بالدقة للاستخدام طويل الأجل لأداة الآلة. تعتمد مغزل أداة الآلة على محامل أسطوانة مستديرة عالية الدقة ، ومحامل كرة التلامس الزاوية ثنائية الاتجاه ، ومحامل الأسطوانة الأسطوانية المزدوجة. يحتوي بنية التكوين هذه على أكبر قدرة على الحمل ، ويمكنها تحمل قوة القطع الكبيرة وقوة التغذية ، ولديها صلابة شعاعية ومحورية عالية ، ولديها دقة دورانية عالية.
المعلمات الفنية:
| مشروع | وحدة | VTC-700 |
| أقصى قطر الدوران من الشغل | مم | 760 |
| تحول القطر | مم | 700 |
| مسافة الحركة الرأسية من حامل السكين | مم | 650 |
| مسافة الحركة الأفقية من حامل السكين | مم | 550 |
| نموذج المغزل |
| A2-11 |
| نطاق سرعة المغزل | دورة في الدقيقة | 20-800 |
| قوة محرك المغزل | KW | 15/18.5 |
| سرعة التغذية السريعة المحورية | م/دقيقة | 18 |
| سرعة التغذية السريعة المحور z | م/دقيقة | 15 |
| قطع سرعة التغذية | مم/دقيقة | 0.1-5000 |
| طاقة المحرك المحورية X ، عزم الدوران | KW | 2.4 |
| طاقة المحرك المحور Z وعزم الدوران | KW | 2.4 |
| شكل حامل السكين |
| برج المائية المائي |
| مقطع العرض القاطع | مم | 32 × 32 مم |
| قطر تشاك الهيدروليكي | مم | 500 |
| دقة وضع أداة الآلة | مم | ± 0.008 |
| كرر دقة تحديد المواقع | مم | ± 0.008 |
| وزن أداة الآلة (تقريبا) | كجم | 5500 |
| حجم أداة الآلة | مم | 2250 × 1960 × 2650 |
