ميزات الأداء:

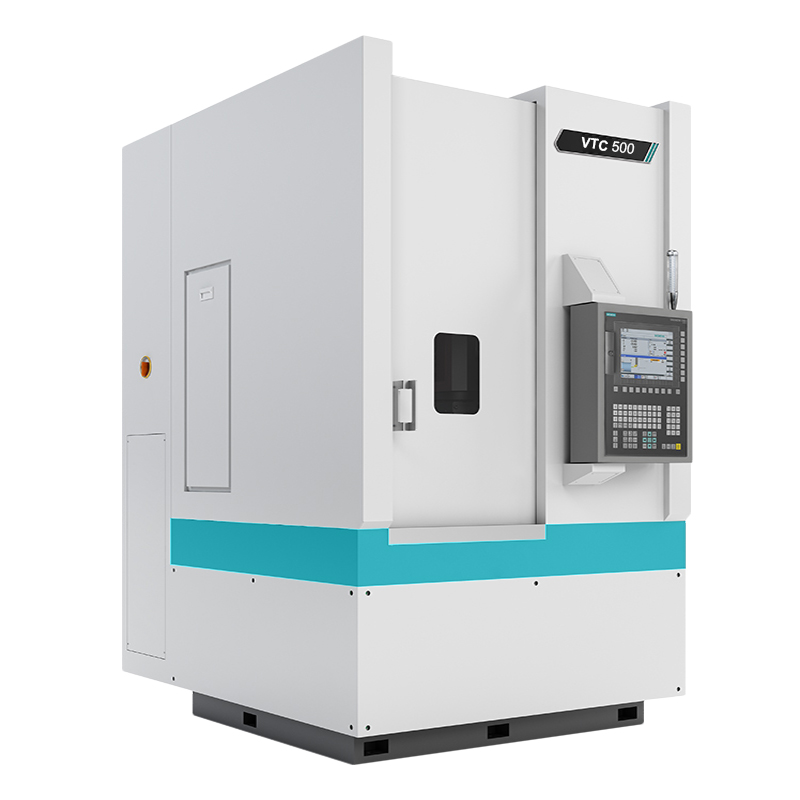

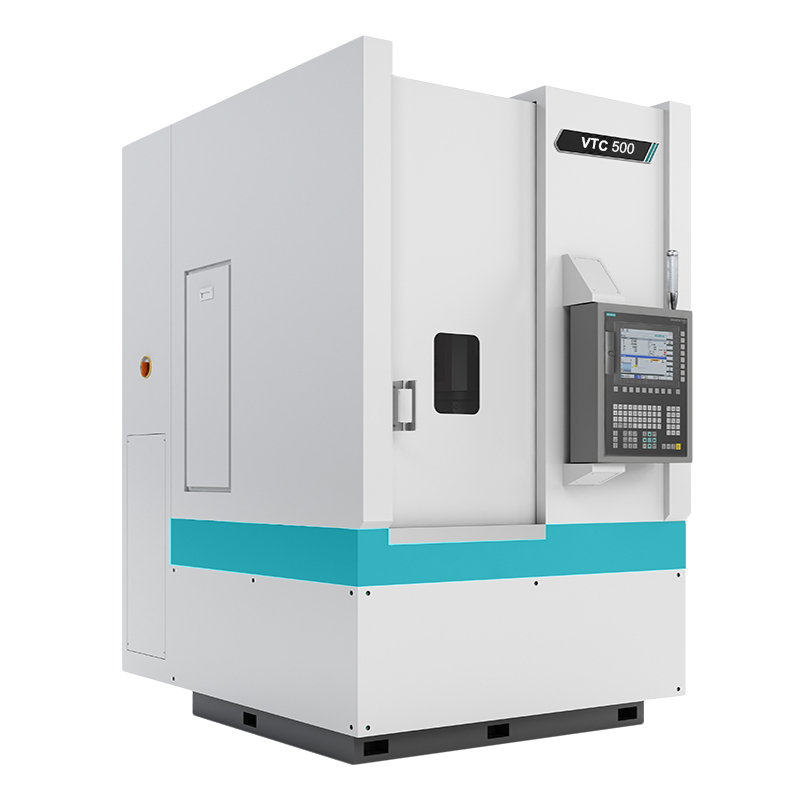

تحتوي هذه الأداة الآلية على هيكل سكة حديد عمودي واحد. تعتمد الأعمدة والقواعد والشرائح جميعها عملية صب الرمل الرمادية الرمادية عالية الجودة وهي تتراوح أعمارهم بين. يستخدم Surface Guide Surface Rolling Laurel Guide Guide Rails ، مع قدرة تحمل عالية ودقة جيدة واستقرار. التصميم الهيكلي المعقول وعمليات المعالجة والتجميع المثالية لضمان الاستقرار والاحتفاظ بالدقة للاستخدام طويل الأجل لأداة الآلة. تعتمد مغزل أداة الآلة على محامل أسطوانة مستديرة عالية الدقة ، ومحامل كرة التلامس الزاوية ثنائية الاتجاه ، ومحامل الأسطوانة الأسطوانية المزدوجة. يحتوي بنية التكوين هذه على أكبر قدرة على الحمل ، ويمكنها تحمل قوة القطع الكبيرة وقوة التغذية ، ولديها صلابة شعاعية ومحورية عالية ، ولديها دقة دورانية عالية.
المعلمات الفنية:
| مشروع | وحدة | VTC-500 (GSK) | VTC-500 (Gunt) |
| كرر الدقة | مم | ≤0.008 | ≤0.008 |
| كرر الدقة | مم | ≤0.008 | ≤0.008 |
| Z-axis stroke stroke workbench اليمين | مم | 500 | 500 |
| سكتة الدماغية اليمنى واليسر | مم | 450 | 450 |
| أقصى قطر الآلات | مم | 450 | 450 |
| ارتفاع ارتفاع | مم | 450 | 450 |
| محامل Workbench | كجم | 400 | 400 |
| أقصى سرعة للمغزل | دورة في الدقيقة/دقيقة | 1000 | 1000 |
| طريقة تغيير سرعة المغزل |
| سرعة متغيرة باستمرار | سرعة متغيرة باستمرار |
| سرعة التغذية | م/دقيقة | x/z: ≥10 | x/z: ≥10 |
| سرعة الحركة السريعة | م/دقيقة | x/z: ≥10 | x/z: ≥10 |
| قوة المغزل | KW | 11kw | 11kw |
| قوة المؤازرة | KW | 2.4*2 | 2.4*2 |
| قوة محطة المضخة | KW | 1.5kw | 1.5kw |
| قوة المضخة | KW | 0.35 | 0.35 |
| حجم أداة الآلة (تقريبا) | مم | 1900*1850*2350 | 1900*1850*2350 |
| وزن الجهاز كله (تقريبًا) | كجم | 4200 | 4200 |
