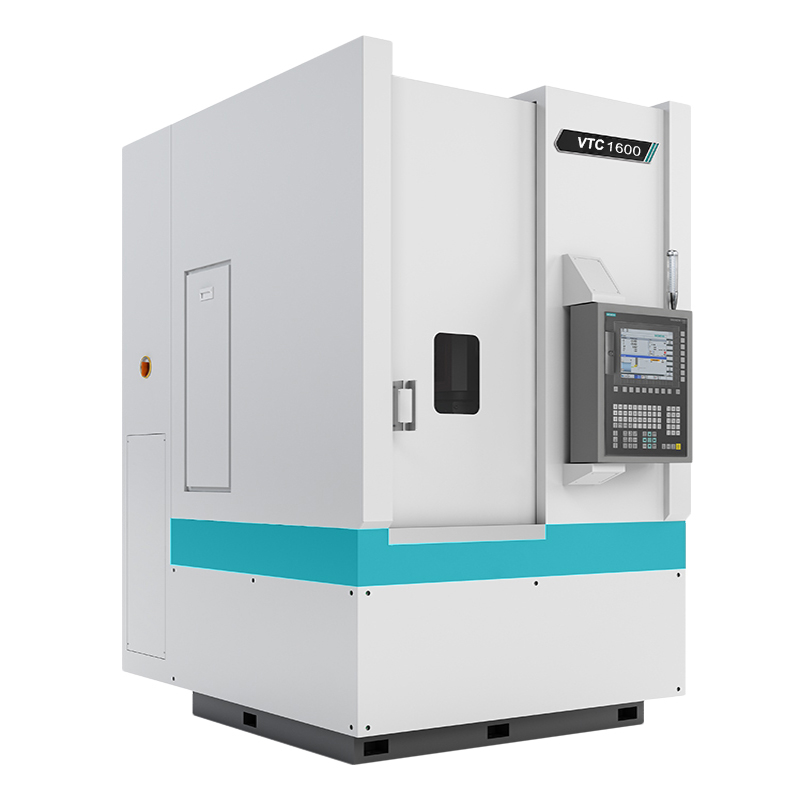

VTC-1600
INDEX
| SKU: | |
|---|---|
| توافر الحالة: | |
| تصدير PDF | |
ميزات الأداء:
1. هذه الأداة الماكينة لها بنية دليل عمودي واحد. تعتمد الأعمدة والقواعد والشرائح جميعها عملية صب الرمل الرمادية الرمادية عالية الجودة وهي تتراوح أعمارهم بين. يستخدم سطح دليل المطابقة دليلًا خطيًا 55-Roller ، والذي يتمتع بسعة حمل كبيرة ودقة جيدة واستقرار. التصميم الهيكلي المعقول وعمليات المعالجة والتجميع المثالية لضمان الاستقرار والاحتفاظ بالدقة للاستخدام طويل الأجل لأداة الآلة.
2. تعتمد مغزل أداة الآلة على ناقل حركة عالي الجودة عالي التغلب ، والذي يمكن استخدامه لقطعة منخفضة السرعة وعالية القطع ، وقطع ثقيل قوي ، وقطع عالي السرعة. 3. تعتمد مغزل الأداة الآلية على محامل أسطوانية ذات صف أسطواني عالي الدقة ، ومحامل كرة التلامس الزاوية ثنائية الاتجاه ، ومحامل الأسطوانة الأسطوانية المزدوجة. يحتوي بنية التكوين هذه على أكبر قدرة على الحمل ، ويمكنها تحمل قوة القطع الكبيرة وقوة التغذية ، ولديها صلابة شعاعية ومحورية عالية ، ولديها دقة دورانية عالية.
4. تحرك محركات Servo X و Z مباشرة زوج برغي الكرة الدقيق من خلال توصيلات مرنة ، والتي يمكن أن تقلل من الخلوص العكسي ولديها دقة عالية في المواقع. تم تجهيز كتلة رفع المحور Z وتوازنه ببنية بسيطة وموثوقة ومعدل فشل منخفض. تستخدم محاور X و Z أزواج برغي الكرة الدقيقة المحلية والمحامل الخاصة لمسامير الكرة لتلبية متطلبات الصلابة العالية والقطع العالي الدقة. يتبنى دعم المسمار الرصاص بنية مسبقًا ، مما يقلل بشكل كبير من تأثير التشوه الحراري على الدقة أثناء التشغيل على المدى الطويل لأداة الماكينة.
5. تعتمد محاور X و Z جهاز تزييت تلقائي مركزي متقدم ، ويتم تزيينها بشكل متقطع ، مما يجعلها مستقرة وموثوقة في العمل.
6- يتبنى حامل أداة الأدوات الآلي شكل حامل أداة كهربائية أو برج أدوات هيدروليكي أو تصريف سكين ، بدقة دقيقة وكفاءة عالية.
المعلمات الفنية:
| مشروع | VTC-1600 | |
| نطاق المعالجة | أقصى قطر دوار من الشغل | 1600mm |
| أقصى قطر الدوران | 1400mm (من خلال سرج السرير) / 1600 مم (قرص) | |
| مسافة الحركة الرأسية من حامل السكين | 800mm | |
| مسافة الحركة الأفقية من حامل السكين | -50-850mm | |
| مسافة الطائرة تحت حامل السكين من الطائرة على تشاك | 150-950 | |
| وحدة المغزل | نموذج المغزل (محمل الحمل) | A2-15 (1500 كجم) |
| نطاق سرعة المغزل (نسبة السرعة) | 30-250 دورة في الدقيقة (1: 10) 250-600 دورة في الدقيقة (1: 2.5) | |
| قوة محرك المغزل | 30/37 كيلو وات (السرعة المصنفة 1000 ، أقصى عزم الدوران 2860 نانومتر) | |
| يٌطعم | سرعة التغذية السريعة المحورية | 15 م/دقيقة |
| سرعة التغذية السريعة المحور z | 12m/دقيقة | |
| قطع سرعة التغذية | 0.1-5000mm/min | |
| طاقة المحرك المحورية X ، عزم الدوران | 3. 5kw /22nm | |
| طاقة المحرك المحور Z وعزم الدوران | فرامل 4.5kw/30nm | |
| حامل السكين وتشاك | شكل حامل السكين | برج الجذع الهيدروليكي المكون من ثماني محطات |
| مقطع العرض القاطع | 40 × 40mm | |
| قطر تشاك اليدوي | 1250mm (يدوي أربعة مخاد) | |
| دقة أداة الآلة | دقة وضع أداة الآلة | ± 0.01mm |
| كرر دقة تحديد موقع الأداة الآلية | ± 0.0075mm | |
| حجم أداة الآلة والوزن | وزن أداة الآلة (تقريبا) | ≈14500 كجم |
| حجم أداة الآلة | 3260 × 3200 × 3500 مم | |
