ميزات الأداء:
تحتوي هذه الأداة الآلية على هيكل سكة حديد عمودي واحد. تعتمد الأعمدة والقواعد والشرائح جميعها عملية صب الرمل الرمادية الرمادية عالية الجودة وهي تتراوح أعمارهم بين. يستخدم Surface Guide Surface Rolling Laurel Guide Guide Rails ، مع قدرة تحمل عالية ودقة جيدة واستقرار. التصميم الهيكلي المعقول وعمليات المعالجة والتجميع المثالية لضمان الاستقرار والاحتفاظ بالدقة للاستخدام طويل الأجل لأداة الآلة. تعتمد مغزل أداة الآلة على محامل أسطوانة مستديرة عالية الدقة ، ومحامل كرة التلامس الزاوية ثنائية الاتجاه ، ومحامل الأسطوانة الأسطوانية المزدوجة. يحتوي بنية التكوين هذه على أكبر قدرة على الحمل ، ويمكنها تحمل قوة القطع الكبيرة وقوة التغذية ، ولديها صلابة شعاعية ومحورية عالية ، ولديها دقة دورانية عالية.
المعلمات الفنية:

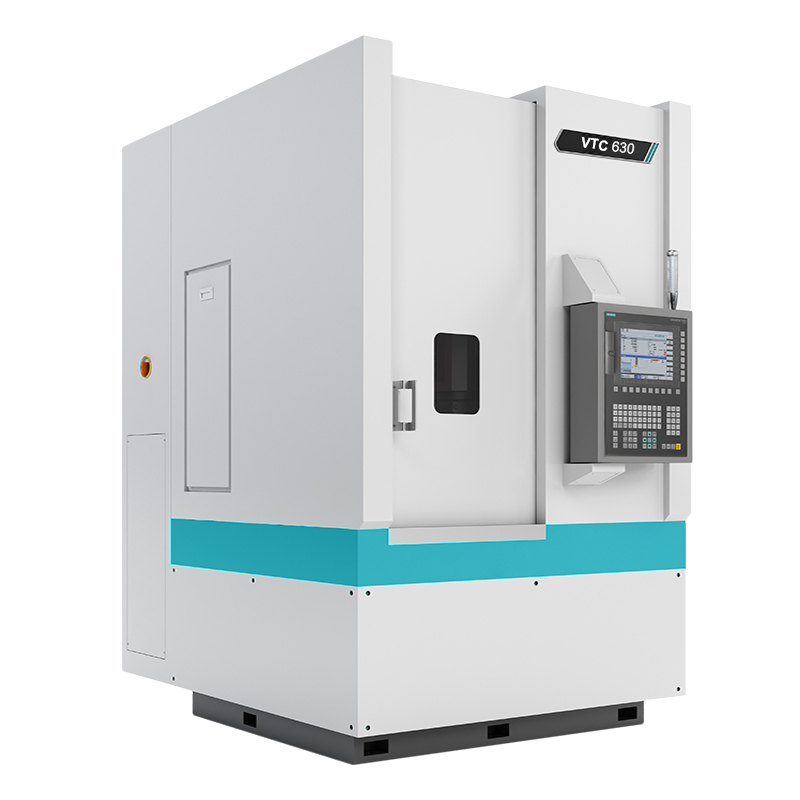

| مشروع | وحدة | VTC-630 |
| أقصى قطر الدوران من الشغل | مم | 630 |
| تحول القطر | مم | 600 |
| قطر تشاك الهيدروليكي | مم | 400 |
| سرعة المغزل | دورة في الدقيقة | 50-1000 |
| قطع سرعة التغذية | مم/دقيقة | 0.1-1000 |
| مسافة الحركة الرأسية من حامل السكين | مم | 680 |
| مسافة الحركة الأفقية من حامل السكين | مم | 450 |
| سرعة الحركة السريعة للمحور X | مم/دقيقة | 15000 |
| Z- المحور سرعة الحركة السريعة | مم/دقيقة | 12000 |
| شكل حامل السكين |
| برج المائية المائي |
| مقطع العرض القاطع |
| 32 × 32 مم |
| قوة المحرك الرئيسية | KW/NM | 15/143 |
| تغذية الطاقة المحرك وعزم الدوران | KW/NM | 2.4/15 |
| طاقة محرك مضخة التبريد والتدفق | ث/ل/دقيقة | 250/40 |
| دقة وضع أداة الآلة | مم | X: 0.015/Z: 0.02 |
| كرر دقة تحديد المواقع | مم | X: 0.012/Z: 0.012 |
| أداة الأداة الآلية | كجم | ≈4800 |
| حجم أداة الآلة | مم | 2000 × 1860 × 2600 |
